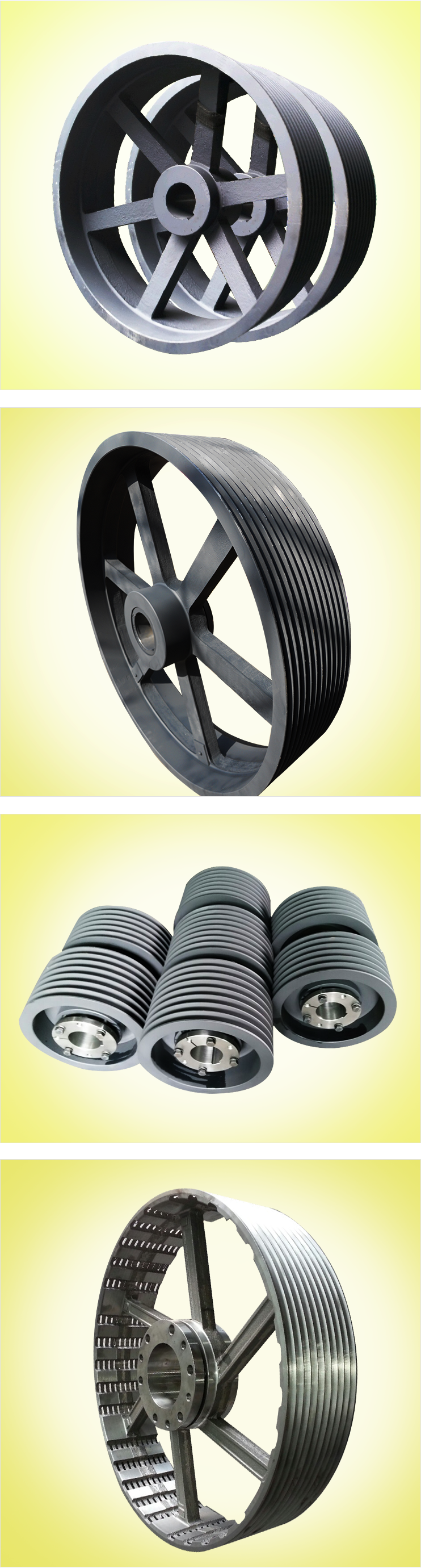

V - Pulley
HOME > 제품안내 > V - Pulley
* 외주 및 측면의 진동허용차, 외경의 허용차unit(mm)
 |
|---|
| 호 칭 경 | 진동허용차 (T.I,R) | 외경허용차 |
|---|---|---|
| 118 이하 | 0.3 | ± 0.4 |
| 125이상 300 이하 | 0.4 | ± 0.6 |
| 315이상 630 이하 | 0.6 | ± 0.9 |
| 710이상 | 0.8 | ± 1.2 |
* GROOVE - TYPEunit(mm)
| TYPE | 호 칭 경 | aº | lo | k | ko | e | f |
|---|---|---|---|---|---|---|---|
|
A |
100 이하 100초과 125이하 125 초과하는 것 |
34º ± 0.5º 36º ± 0.5º 38º ± 0.5º |
9.2 | 4.5 + 0.25 0 |
8.0 | 15.0 ± 0.4 | 10.0 ± 1 |
|
B |
160 이하 160초과 200이하 200 초과하는 것 |
34º ± 0.5º 36º ± 0.5º 38º ± 0.5º |
12.5 | 5.5 + 0.2 0 |
9.5 | 19.0 ± 0.4 | 12.5 ± 1 |
|
C |
250 이하 250초과 3150이하 315 초과하는 것 |
34º ± 0.5º 36º ± 0.5º 38º ± 0.5º |
16.9 | 7.0 + 0.3 0 |
12.0 | 25.5 ± 0.5 | 17.0 ± 1 |
|
D |
450 이하 450 초과하는 것 |
36º ± 0.5º 38º ± 0.5º |
24.6 | 9.5 + 0.4 0 |
15.5 | 37.0 ± 0.5 | 24.0 ± 2 -1 |
* GROOVE 의 수에 따른 폭 [ W = e x (GROOVE의 수-1) + 2F]unit(mm)
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
A |
20 | 35 | 50 | 65 | 80 | 95 | 110 | 125 | ||||
|
B |
25 | 44 | 63 | 82 | 101 | 120 | 139 | 158 | 177 | 196 | ||
|
C |
34 | 59.5 | 85 | 110.5 | 136 | 161.5 | 187 | 212.5 | 238 | 263.5 | 289 | 314.5 |
|
D |
85 | 122 | 159 | 196 | 233 | 270 | 307 | 344 | 381 | 418 | 455 |
