V - 풀리 설계방법

HOME > 기술정보 > V - 풀리 설계방법

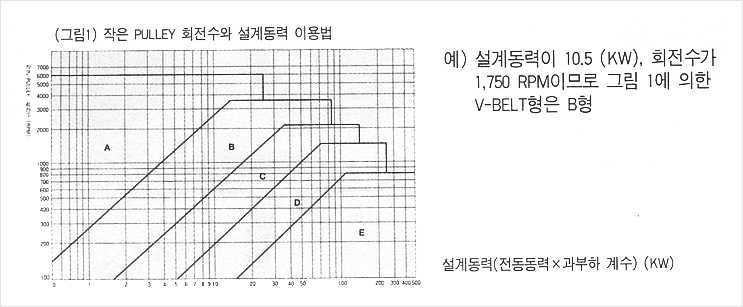

※ PULLEY 호칭경 선정방법

1) 작은 PULLEY 또는 큰 PULLEY 의 어느 한쪽을 사진에 설정하여, 주어진 식에 따라 호칭경 산출

- 큰  PULLEY 호칭경 D = N1 / N2 X d
- 큰  PULLEY 호칭경 d = N2 / N1 X D
- 큰  PULLEY 호칭경 N2 = d / D X N1

- D : 큰  PULLEY 호칭경(mm)    - d : 작은  PULLEY 호칭경(mm)    - N1 : 작은  PULLEY 호칭경(rpm)
- N2 : 작은  PULLEY 호칭경(rpm)     - n : 회전비(N1/N2)

2) A,B,C,D 형은 BELT 속도 V = 30m/sec 까지 사용

※ 호칭경 선정시 유의사항

BELT 형 최소 호칭경

A

67

B

118

C

180

D

300
예 ) d = 118(dp) 일 경우
D = 2.01 x 118 = 237.18 - > 224 (mm)
N2 = 118 / 224 x 1,750 = 921.9 (RPM)

BELT 규격과 축간거리 산출

1) BELT 유효 둘레
L = 2C + 1.57 (D+d) + (D-d)2 / 4C ( 유효둘레에 해당하는 BELT 를 V 고무 BELT 에서 선정 )

2) 축간거리
C = b + b2-2(D-d)2 / 4C
[ b = L - 1.57 (D + d) ]  /  D : 큰 PULLEY 호칭경 (mm)  /  d : 작은 PULLEY 호칭경 (mm)  /  C : 축간거리 (mm)  /  L : BELT 길이 (mm)
예 ) L' 2 X 1,000 + 1.57 ( 224 + 118 ) + ( 224 - 118 ) 2 / 4 X 1000 + 2566 (mm)
C = 2029 + 2029 -2 ( 224 - 118) 2 / 4 = 1013 (mm)
[ b = 256 - 1.57 ( 224 + 118 ) = 2029 (mm) ]

* 표 4 ) 벨트 한개의 전달 마력 용량

* 표 5 ) 접족 각도에 의한 보정계수 (K θ)

( D - d ) / C 작은 PULLEY의 접촉각도 ( º ) 보정계수(K θ)
0.00 180 1.00
0.10 174 0.99
0.20 169 0.97
0.30 163 0.96
0.40 157 0.94
0.50 151 0.93
0.60 145 0.91
0.70 139 0.89
0.80 133 0.87
0.90 127 0.85
1.00 120 0.82
1.10 113 0.80
1.20 106 0.77
1.30 99 0.73
1.40 91 0.70
1.50 83 0.65

V 홈수의 산출 방법

N =Pd / P1 X K θ X K1
N : V 홈수 (소수점이하 반올림)    Pd : 설계동력 (KW)   P1 : BELT 1개당 전동동력 ( 표 4)   K1 : BELT 길이에 의한 보정계수)
Kθ : 접촉 각도에 의한 보정계수 (표 5) )   예 ) N = 10.5/3.12 X 0.99 X 1.02 = 3.33 -> 3
